Als definierte Bauräume mit geprüften Eigenschaften vereinfachen Vorwandmontagesysteme die Befestigung von Fenstern und Türen in der Dämmebene. Im Praxistipp zeigt GFF Schritt für Schritt, wie ein neues System den Monteur beim Fenstereinbau unterstützt.
Illbruck, eine Marke von CPG Europe, hat im vergangenen Jahr ein Vorwandmontagesystem auf den Markt gebracht, welches die Fenstermontage und das Handling auf der Baustelle deutlich vereinfachen soll (GFF berichtete ausführlich in Ausgabe 6/22).
Das Vorwandmontagesystem SY002 Smart zeichnet sich nach Angaben des Herstellers durch die leichten PR150 Fenstermontage-Riegel mit passgenauer Pfeil-Stoßverbindung aus. Zusammen mit dem Illbruck SP351 Fenstermontage-Kleber profitiere der Verarbeiter von einem durchdachten und unkomplizierten Workflow, mit dem sich die wärmebrückenreduzierte Fenstermontage direkt in der Dämmebene sicherstellen lasse.
Sicherheit im System
Das Vorwandmontagesystem SY002 Smart ist laut Illbruck mit allen Abdichtungssystemen des Unternehmens kompatibel und biete darüber hinaus alle Sicherheiten: von Statik, Einbruch- und Schallschutz über Luftdichtheit bis hin zu Absturzsicherheit.
Eine weitere Besonderheit: Die Chargennummern auf der Rückseite der Fenstermontage-Riegel ermöglichen es, die Bauteile zurückzuverfolgen.
Schritt 1: Schneiden Sie nach dem Aufmaß die Illbruck PR150 Fenstermontage-Riegel für alle Seiten zu. Reststücke, die länger als 100 Millimeter sind, können Sie weiterverwenden. Beginnen Sie immer mit den unteren, horizontalen Riegeln.
Schritt 2: Als Montagehilfe und für den luftdichten Anschluss an das Mauerwerk applizieren Sie umlaufend jeweils zwei Dreiecksraupen des Illbruck SP351 Fenstermontage-Klebers. Alternativ können Sie die Raupen an der Wand auftragen.

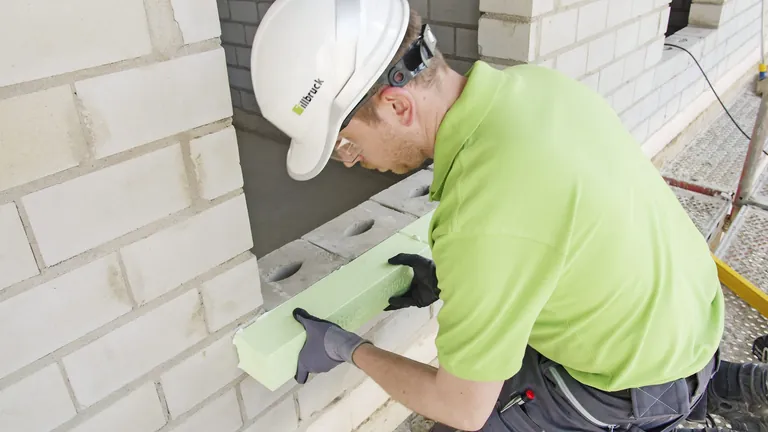

Schritt 3: Drücken Sie die vorbereiteten Riegelstücke fest an die Wand und richten Sie sie aus.
Schritt 4: Verkleben Sie die Eck- und Stoßverbindungen luft- und schlagregendicht mit dem Illbruck SP351 Fenstermontage-Kleber.
Schritt 5: Nach dem Ausrichten bohren Sie durch die äußere Lochreihe der PR150 Riegel die Löcher in der Wand mit dem erforderlichen Schraubenabstand vor. Beginnen Sie am unteren Riegel mit einem Abstand von 150 Millimeter von dessen Enden und fahren Sie anschließend mit einem Schraubabstand von 400 Millimeter fort. Danach folgen die seitlichen und der obere Riegel. Beginnen Sie wiederum bei 150 Millimeter von den Riegelenden. Danach beträgt der Schraubabstand jeweils 600 Millimeter.
Schritt 6: Die Fenstermontage erfolgt wie gewöhnlich bei der Laibungsmontage. Für Fenster ohne besondere Anforderungen ist die Mindest-Einschraubtiefe in die Riegel (60 Millimeter) einzuhalten. Die Abdichtung der Fensteranschlussfugen führen Sie mit den Produkten aus dem Illbruck i3 Fenster-Abdichtungssystem aus.
