Die wirtschaftliche Fertigung von Drehkipp-Fenstern gemäß Widerstandsklasse RC2 stellt auch den Aluminiumfensterbau vor neue Herausforderungen. Wie Sie mit symmetrischen Sicherheitsschließstücken die Fertigungszeit verkürzen, erläutert GFF im Praxistipp.
Falsch gemessen, falsch herum ausgerichtet, falsch gebohrt – die Aufrüstung eines Aluminiumfensters mit herkömmlichen Sicherheitsschließstücken verlangt Konzentration. Es geht auch anders: Die neuen Sicherheitsschließstücke für die Programme Roto AL und Roto AL Designo sorgen nach Angaben des Beschlagherstellers für Entspannung – zumindest bei den Verarbeitern von Profilen mit Euronut. Sie seien symmetrisch und ließen sich vorklemmen. Erst nach der Prüfung der Passgenauigkeit von Flügel und Rahmen bzw. Schließer und Schließstück verschraube der Monteur diese endgültig.
Keine Fehler bei der Ausrichtung möglich
Der Schließzapfen kann beidseitig einlaufen. So lassen sich die Sicherheitsschließstücke im gesamten Rahmenprofil gleich einsetzen, ohne dass der Verarbeiter auf ihre Ausrichtung passend zur Einlaufbewegung des Schließzapfens achten müsste. Zusätzlich vereinfacht laut Roto eine neue Positionierungslehre die Montage. Sie sei für alle Schließzapfen und sämtliche Schließstücke der Produktfamilien Roto AL und Roto AL Designo einsetzbar. Die Lehre steckt der Monteur einfach auf den Schließzapfen, bei geschlossenem Flügel ragt sie unter dem Überschlag hervor. So kann der Verarbeiter mit geringem Aufwand die korrekte Position des Sicherheitsschließstücks anreißen. Durch die seitliche Abstützung der Federstege ist laut Roto zudem ein Schalten des Beschlagsystems bei gleichzeitiger Beobachtung der Schließzapfenposition möglich.
Muss ein Schließstück nach dem Fenstereinbau noch einmal nachjustiert werden, so sei auch das dank der Langlöcher im Schließstück möglich. Ist eine Korrektur notwendig, so kann der Monteur die Schrauben kurz lösen und die Position des Schließstücks anpassen. Wie Aluminiumfensterbauer das neue Sicherheitsschließstück von Roto mithilfe der Positionierungslehre montieren, erläutert GFF Schritt für Schritt.
Montage Schritt für Schritt

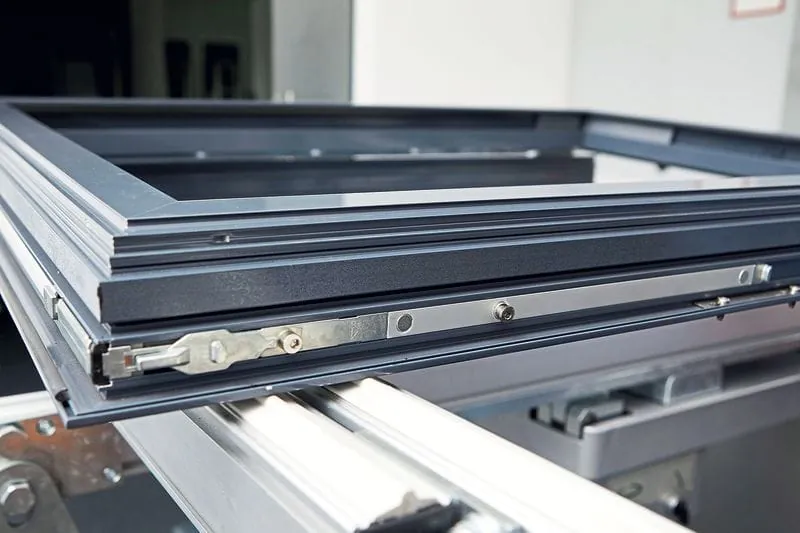

1. Schritt: Legen Sie die Roto-Sicherheitspilzzapfen wie gewohnt in die Stanzungen der Treibstange ein.

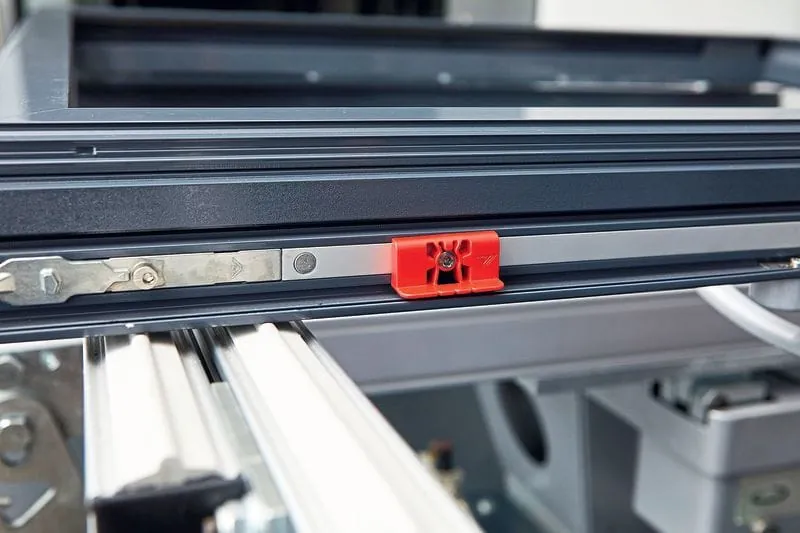

2. Schritt: Stecken Sie die Positionierungslehre für Schließstücke der Produktfamilien Roto AL bzw. Roto AL Designo auf den Zapfen.

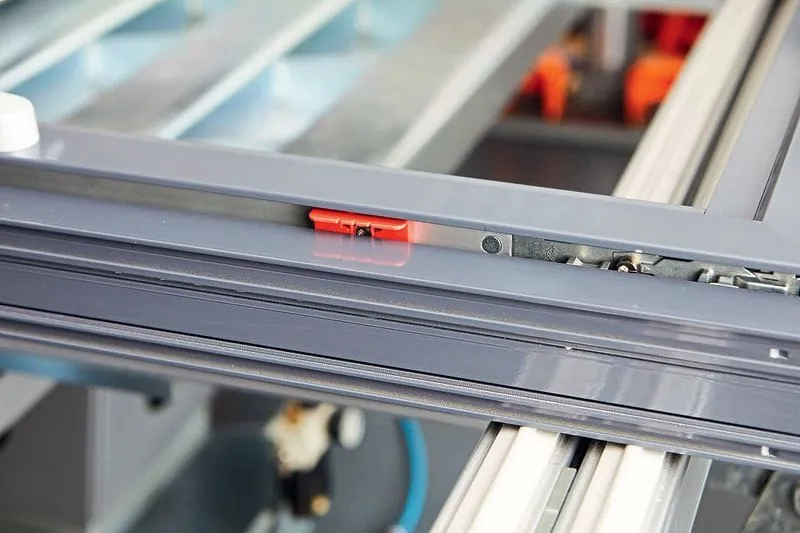

3. Schritt: Die Lehre ragt bei geschlossenem Flügel unter dem Überschlag hervor, so wird die Stellung des Schließzapfens sichtbar.

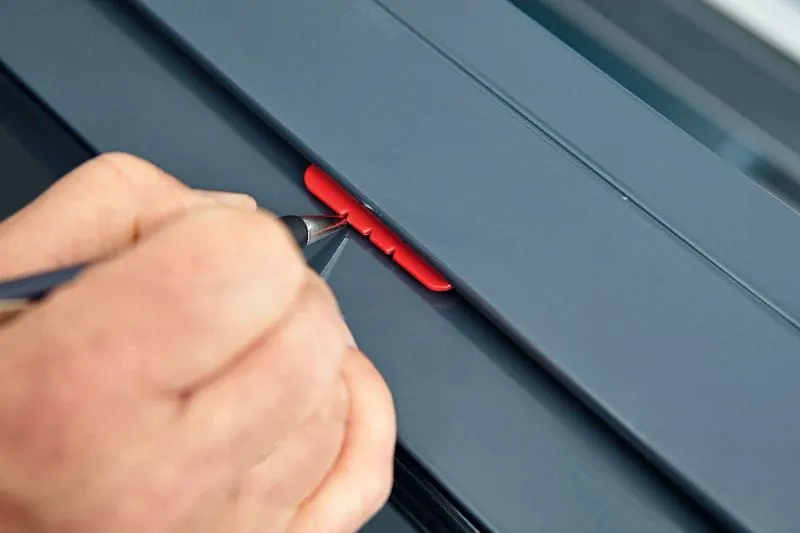

4. Schritt: Reißen Sie die korrekte Position des Schließstücks an. Die mittlere Kerbe kennzeichnet die exakte Schließzapfenposition.

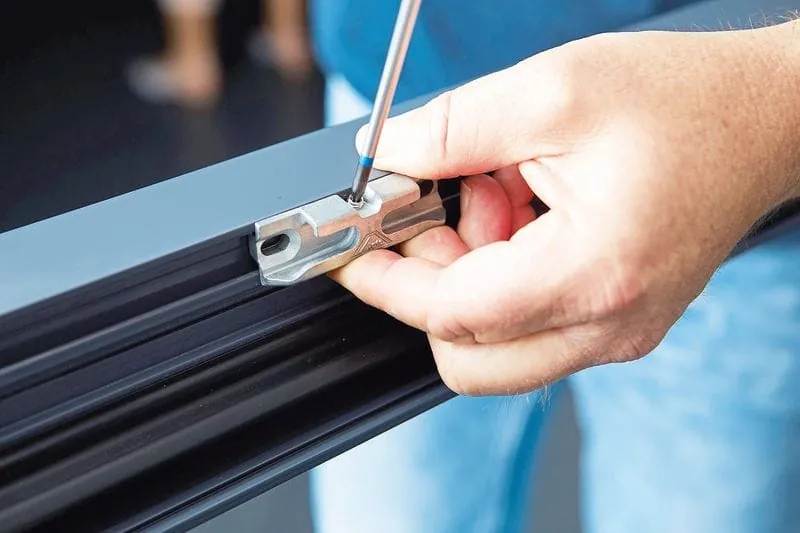

5. Schritt: Die Sicherheitsschließstücke sind symmetrisch aufgebaut. Bis zur Prüfung der Passgenauigkeit klemmen Sie diese lediglich vor.

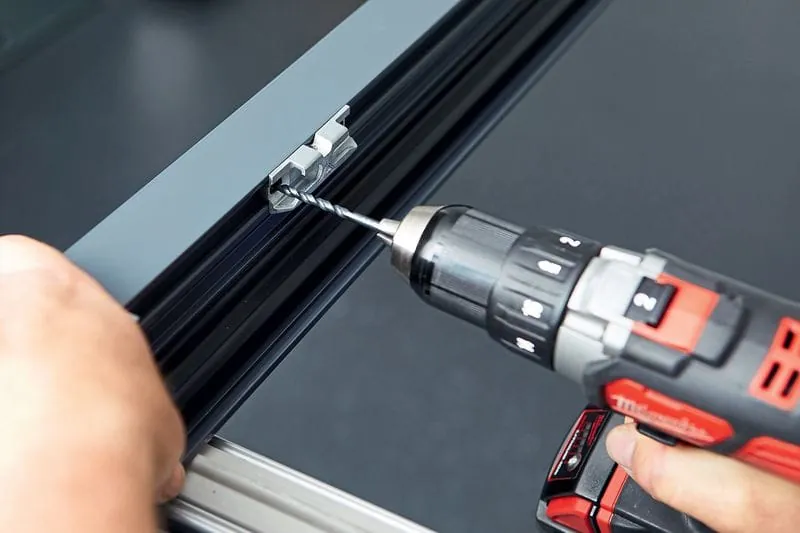

6. Schritt: Das vorgeklemmte Sicherheitsschließstück dient nun als Lehre. Setzen Sie die Bohrlöcher mittig in das Langloch.

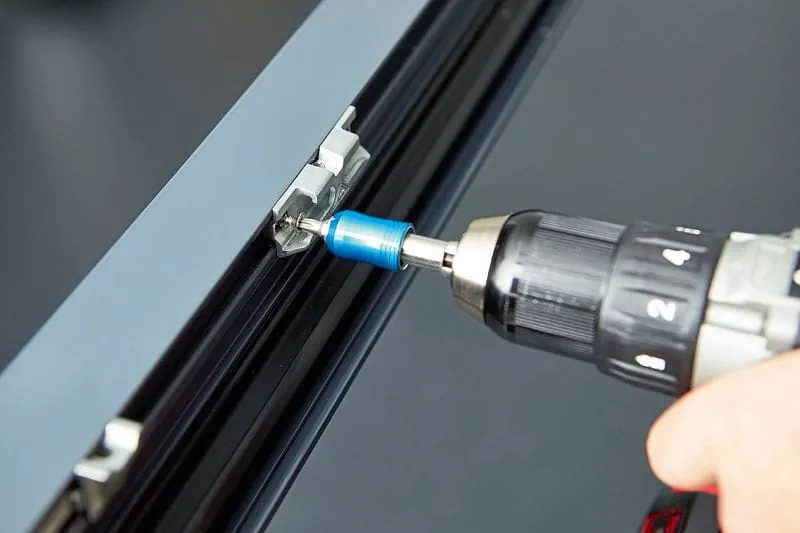

7. Schritt: Lösen Sie die Befestigungsschrauben etwas zum Nachstellen. Die Verbesserung der Position ist dank der Langlöcher möglich.
