Bei der Befestigung von Fenstern hat der Experte mit dem Problem steigender Elementgewichte bei gleichzeitig reduzierter Tragfähigkeit des Untergrunds zu kämpfen. Wie der Monteur das mit einer Absturzsicherung zusammenbringt, zeigt Ihnen der GFF-Praxistipp.
Immer mehr Architekten und Endkunden konfrontieren Fenster- und Fassadenbauer mit dem Wunsch nach Fenstertüren bzw. Fenster- und Fassadenelementen ohne Mauerbrüstung mit bodentiefer Verglasung. Der ausführende Betrieb setzt sich im Zuge der Befestigung mit der Absturzsicherung auseinander. Mit den richtigen Argumenten und der passenden Befestigungslösung hebt sich der seriöse Fachmann von der Konkurrenz ab, die Absturzsicherungen auf gut Glück an den Elementen montiert. Machen Sie Fehler in der Ausführung oder missachten Sie gesetzliche bzw. normative Vorgaben, riskieren Sie die Gesundheit Ihrer Kunden und persönliche Konsequenzen im Schadensfall. Als Lösung für die fachgerechte Befestigung hat SFS Intec das System JB-D/FA auf Basis des Systems JB-D zur Vorwandmontage für die lastabtragende und absturzsichernde Befestigung von Fenstern gemäß RAL-Leitfaden für die Montage entwickelt. Der Befestigungsspezialist weist detaillierte Leistungswerte aus. Prüfzeugnisse und statische Berechnungen vereinfachen laut SFS Intec die statische Bemessung der Befestigung. Planungssicherheit verspricht der Anbieter hinsichtlich der Systemprüfung für seine Lösung laut ETB-Richtlinie und in Anbetracht eines prüffähigen statischen Nachweises. Der Verarbeiter verschraubt die Elemente mithilfe bauaufsichtlich zugelassener Befestiger im Mauerwerk.
Eine Lösung für alle Fälle
Das System eignet sich laut SFS Intec für alle gängigen Einbausituationen, Untergründe und Rahmenmaterialien. Das am Rahmen befestigte, absturzsichernde Element plant der Anwender flexibel. Auf Wunsch unterstützt SFS Intec Verarbeiter bei der Planung und Ausführung vor Ort. Sämtliche Einzelergebnisse und Prüfzeugnisse für JB-D/FA findet der Fachbetrieb im neuen technischen Kompendium von SFS Intec, in einem wichtigen Hilfsmittel für die Planung der Fenstermontage.
Fachbetriebe profitieren mit JB-D/FA von einem geprüften System, das sie schnell selbst auswählen und mit einfachen Mitteln nachweisen. In einer Lösung kombinieren die Verarbeiter Lastabtragung und Absturzsicherung. Zusätzliche Befestigungspunkte zur Lastabtragung entfallen nach Angaben von SFS Intec. Das Unternehmen hat mit einem Statikbüro zusammengearbeitet, eine prüffähige Statik erstellt und das System an einem anerkannten Institut prüfen lassen. Mit geringem Planungsaufwand sei der Anwender auf der sicheren Seite. GFF zeigt die Montage des Systems Schritt für Schritt in der Bilderserie.
Montage Schritt für Schritt

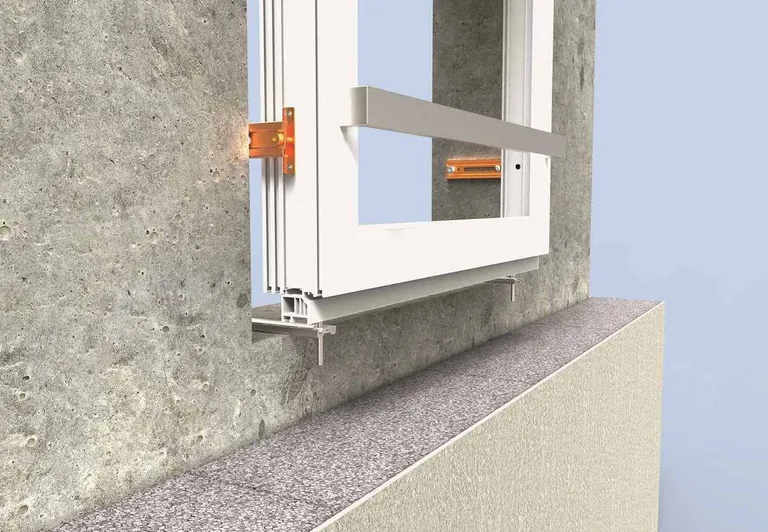

Schritt 1: SFS Intec liefert das System JB-D/FA mit einer detaillierten Montageanleitung. Auf dieser Grundlage bereiten Sie den Blendrahmen für die Montage vor.
Schritt 2: Positionieren Sie das Verbindungsstück zum Blendrahmen (AM8-T) hin und verschrauben Sie es mit dem zum Rahmenmaterial passenden Befestiger mit der Armierung.
Schritt 3: Als Nächstes befestigen Sie die Stahlkonsolen an den Blendrahmen. Sämtliche Vorbereitungen für die Montage haben Sie damit erledigt.
Schritt 4: Setzen Sie den Blendrahmen mit dem vormontierten System JB-D/FA an der geplanten Stelle in der Laibung auf die Tragklötze.
Schritt 5: Richten Sie den Blendrahmen waagerecht mithilfe der Tragklötze aus und teilen Sie die seitlichen Fugen gleichmäßig auf.
Schritt 6: Bringen Sie die Konsole über der Einstellschraube an der Laibung zum Anliegen. Verspannen Sie den Rahmen per Justage an der Gegenseite.
Schritt 7: Sobald Sie den Rahmen in der gewünschten Position verspannt haben, richten Sie den Blendrahmen mittels einer Waage in der Senkrechten aus und nehmen Sie die Bohrungen im Mauerwerk vor.
Schritt 8: Befestigen Sie das Element im Bereich der Absturzsicherung mit dem Dübel SXS mit bauaufsichtlicher Zulassung. Weitere Befestigungspunkte fixieren Sie mit dem Standardbefestiger FC.
