Mit einer vormontierten Bandseite lässt sich Produktionszeit sparen und Prozesssicherheit gewinnen. Außerdem gilt sie als langlebiger und zur Justierung des Fensterflügels besser zugänglich – Faktoren, die sich im Ergebnis für den Verarbeiter rechnen sollen.

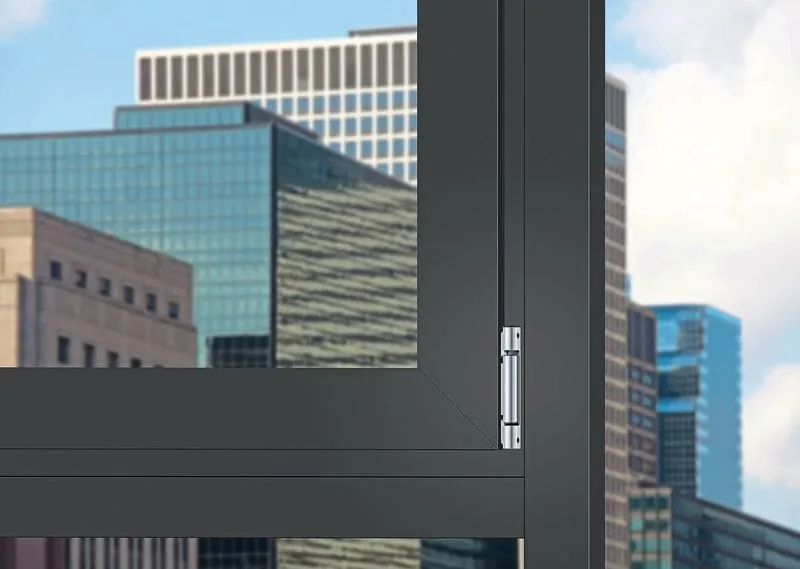

Für Drehkipp-, Tilt First- und Dreh-Fenster und -Fenstertüren aus Aluminium bis zu 130 Kilogramm greifen Metallbauer jetzt auf eine vormontierte Bandseite für Flügel DIN R und DIN L aus dem Beschlagsystem Roto AL zurück. „Der übliche Zusammenbau der Einzelteile einer Bandseite, bestehend aus Ecklagern, Eckbändern, dem Axer, dem Axerlager und diversen Komponenten am Zentralverschluss, entfällt, wenn vor der Bestellung klar ist, ob ein Flügel rechts oder links angeschlagen wird“, erklärt Matthias Nagat, Leiter Produktanpassung/Sortimentsvermarktung Aluvision bei Roto. Zudem lasse sich mit einer vormontierten Bandseite die Produktionszeit deutlich verkürzen und die Prozesssicherheit erhöhen.
Der Zugang zur Justierung des Fensterflügels sei einfacher, da die Höhenverstellung direkt über die Bandrolle sowohl in gekippter als auch in aufgedrehter Stellung des Flügels erreichbar ist. Das bei der konventionellen Bandseitenvariante aufwändige Lösen von Schrauben am Klemmwinkel entfalle.

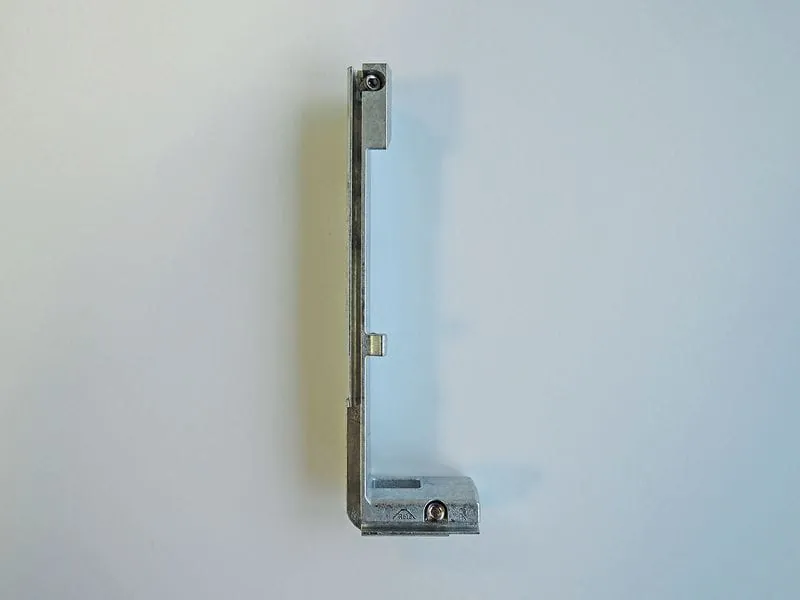

Klemmbare Eckumlenkung
Auch an die sonst notwendige Entlastung der Flügel während der Höhenverstellung müsse der Verarbeiter nicht mehr denken. Das komme der Langlebigkeit zugute. Eine weitere Erleichterung bringt die klemmbare, für alle Standard- und Sicherheitsfenster bis RC 3 universell einsetzbare Roto AL Eckumlenkung. Diese fixiert der Verarbeiter mit einer steckbaren Klemmgabel, das Schließstück A entfällt. Werkzeug sei hierfür nicht nötig. Auch das beschleunige den Verarbeitungsprozess und bewirke eine zusätzliche Senkung der Fertigungskosten, betont Roto. Darüber hinaus sei nur noch ein Bauteil nötig, welches gleichzeitig die Funktion des Kipplagers, der Aushebesperre und des Schließstücks erfüllt. Bei der konventionellen Bandseitenvariante sind hierfür drei Bauteile erforderlich. Somit trage auch dieses Kombi-Kipplager zu einer rationelleren und prozesssicheren Fertigung von Fensterelementen bei.
Anschlag im Handumdrehen
Die Schraubenantriebe der vormontierten Einheit aus Bandseite, Axer, Ecklagern und Zentralverschluss hat Roto auf Innensechsrundschlüssel 10 bzw. 25 umgestellt. Der Anschlag soll damit ermüdungsfreier, schneller und sicherer vonstattengehen. Im Ergebnis schlage sich dies bei gleicher Qualität in geringeren Fertigungskosten nieder. Lieferbar ist die vormontierte Bandseite in den Farben Silber, Verkehrsweiß sowie in Sonderfarben.
