Die Vorwandmontage etabliert sich mit der zunehmenden Zahl an gedämmten Gebäuden am Markt und liefert handfeste Vorteile für den Fachbetrieb in der Praxis. GFF-Online zeigt den Einbau von Fenstern mit einem geprüften Komplettsystem Schritt für Schritt.
Aufeinander abgestimmte Systemkomponenten bieten dem Verarbeiter im Fall von Iso-Top Winframer Sicherheit bei der Montage von Fenstern vor der Wand. Die Lösung soll Wärmebrücken reduzieren und den Temperaturverlauf in der Anschlussebene des Fensterelements verbessern. Iso-Chemie liefert die Kombination eines tragfähigen Systemwinkels aus dem Material Puratherm mit einem Wärmedämmkern – beide Teile sind per Klappmechanismus miteinander verbunden. Mit einer Kappsäge schneidet der Verarbeiter die Systemwinkel an der Baustelle auf das passende Maß zu. Reststücke verwendet er weiter – für weniger Verschnitt. Es folgt die Verklebung des Systems mit dem Klebstoff Iso-Top Flexkleber WF umlaufend um die Laibung an der Außenwand, danach verschraubt der Betrieb die Komponenten.
Vorteile in der Montage
Der Wärmedämmkern verdeckt die Verschraubungen und hilft, Wärmebrücken einzudämmen. Die Montage und Abdichtung von Fenstern sowie Türen erfolgen wie gewohnt – und mit den bekannten Mitteln. Für die luftdichte Drei-Ebenen-Abdichtung liefert Iso-Chemie das Fensterdichtsystem Iso3 mit Fensteranschlussfolien, PUR-Schäumen und Dichtstoffen. Dauerelastische, imprägnierte PUR-Dichtbänder schützen vor Schall, Wärmeverlusten und Witterungseinflüssen. Multifunktionsfugendichtbänder vereinen alle drei Funktionsebenen des Baukörperanschlusses. Mit Nut und Feder stecken Verarbeiter die Systemwinkel kopfseitig präzise zusammen und realisieren so den unteren Anschluss für den Einbau der Fensterbank. Das Stecksystem vereinfacht die Montage der Winkel im Wasser. Das Passivhaus Institut (PHI) hat Iso-Top Winframer als Komponente für die Montage von Fenstern vor der Wand bei Passivhäusern zertifiziert.
Montage Schritt für Schritt
Schritt 1: Zuerst schneiden Sie die Systemwinkel zu – den Dämmkern lassen Sie für identische Anschnittflächen eingeklappt.
Schritt 2: Tragen Sie den Systemklebstoff Iso-Top Flexkleber WF auf die Systemwinkel auf – mit zwei durchgängigen Kleberaupen.
Schritt 3: Montieren Sie zuerst den unteren, waagerechten Systemwinkel. Drücken Sie ihn ans Mauerwerk; reiben Sie ihn geringfügig, um den Kleber gleichmäßig zu verteilen.

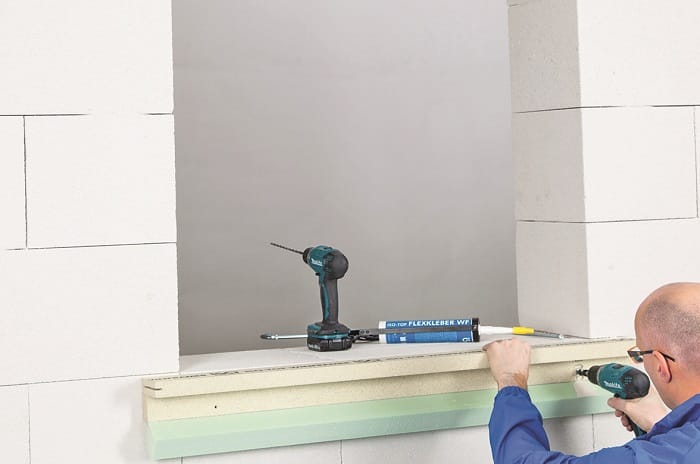

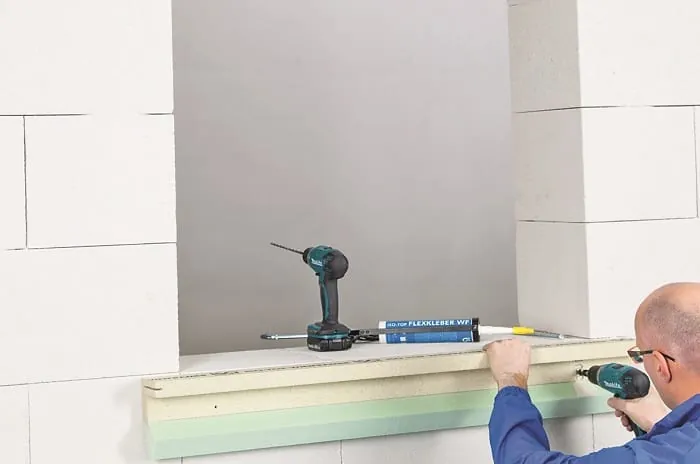

Schritt 4: Anschließend verschrauben Sie die Systemwinkel beidseitig umlaufend. Dabei bohren Sie zunächst vor, um Ausbrüche zu verhindern.
Schritt 5: Setzen Sie für die Befestigung zum Mauerwerk hin passende Kopfschrauben ein – die Schraubebene befindet sich direkt unterhalb des waagerechten Systemschenkels.
Schritt 6: Platzieren Sie mit Iso-Top Flexkleber WF mehrere Klebepunkte am Dämmkeil; klappen Sie diesen für die Fixierung zurück.
Schritt 7: Bei der Montage der seitlichen Systemwinkel verkleben Sie die Stoßflächen mit Iso-Top Flexkleber WF luftdicht.
Schritt 8: Im Anschluss montieren Sie den ersten seitlichen Systemwinkel am unteren waagerechten Systemwinkel.
Schritt 9: Den zweiten seitlichen Systemwinkel befestigen Sie mit dem gleichen Montageablauf.
Schritt 10: Nun setzen Sie den oberen Systemwinkel und schließen den kompletten Rahmen um die Fensteröffnung.
Schritt 11: Bauen Sie die mit dem Multifunktionsfugendichtband Iso-Bloco One abgedichteten Fenster in die Öffnung ein.
